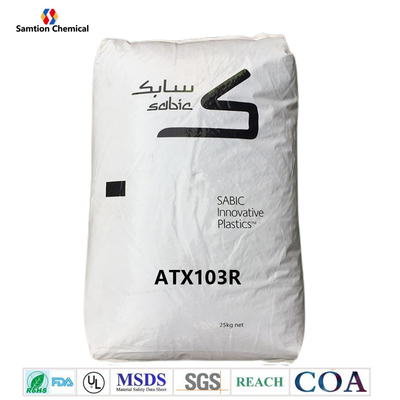

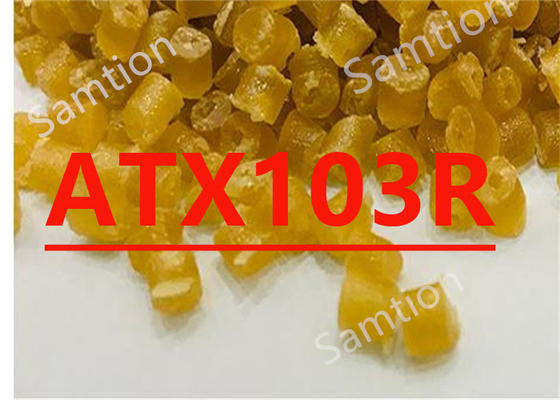

SaabischeUltem ATX103Rhars is30% glasvezel gevuld, high flow Polyimide mengsel met interne schimmelvrijstelling.
| Typische eigenschappen(1) | |||
| Mechanische | Waarde | Eenheid | Standaard |
| Trekspanning, jaar, type I, 5 mm/min | 132 | MPa | ASTM D 638 |
| Trekspanning, brk, type I, 5 mm/min | 132 | MPa | ASTM D 638 |
| Tensile strain, yld, type I, 5 mm/min | 2.7 | % | ASTM D 638 |
| Tensielandeling, brk, type I, 5 mm/min | 2.7 | % | ASTM D 638 |
| Tensielmodule, 5 mm/min | 8970 | MPa | ASTM D 638 |
| Flexurele spanning, jaar, 1,3 mm/min, 50 mm span | 203 | MPa | ASTM D 790 |
| Flexurale modulus, 1,3 mm/min, 50 mm overspanning | 8270 | MPa | ASTM D 790 |
| Tensiestress, rendement, 5 mm/min | 132 | MPa | ISO 527 |
| Trekspanning, breuk, 5 mm/min | 132 | MPa | ISO 527 |
| Tensielandeling, opbrengst, 5 mm/min | 2.5 | % | ISO 527 |
| Tenzij het voertuig niet meer dan 5 mm breekt. | 2.5 | % | ISO 527 |
| Tensielmodule, 1 mm/min | 8920 | MPa | ISO 527 |
| Flexurele spanning, rendement, 2 mm/min | 207 | MPa | ISO 178 |
| Flexurale modulus, 2 mm/min | 8290 | MPa | ISO 178 |
| INKOMST | Waarde | Eenheid | Standaard |
| Izod Impact, ongeboord, 23°C | 908 | J/m | ASTM D 4812 |
| Izod Impact, gesnoept, 23°C | 144 | J/m | ASTM D 256 |
| Totale energie van de instrumenteninslag, 23°C | 21 | J | ASTM D 3763 |
| Izod Impact, ongeboorde 80*10*4 +23°C | 58 | kJ/m2 | ISO 180/1U |
| Izod Impact, ongeboorde 80*10*4 -30°C | 52 | kJ/m2 | ISO 180/1U |
| Izod Impact, ingekerfd 80*10*4 +23°C | 9 | kJ/m2 | ISO 180/1A |
| Izod Impact, ingekerfd 80*10*4 -30°C | 8 | kJ/m2 | ISO 180/1A |
| Charpy 23°C, V-notch Edgew 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Charpy -30°C, V-notch Edgew 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Charpy 23°C, Unnotch Edge 80*10*4 sp=62mm | 60 | kJ/m2 | ISO 179/1eU |
| Charpy -30°C, Unnotch Edge 80*10*4 sp=62mm | 62 | kJ/m2 | ISO 179/1eU |
| Termiek | Waarde | Eenheid | Standaard |
| Vicat-verzachtingstemperatuur, snelheid B/50 | 180 | °C | ASTM D 1525 |
| HDT, 0,45 MPa, 3,2 mm, niet gegrild | 170 | °C | ASTM D 648 |
| HDT, 1,82 MPa, 3,2 mm, niet gegoten | 161 | °C | ASTM D 648 |
| HDT, 0,45 MPa, 6,4 mm, niet gegrild | 174 | °C | ASTM D 648 |
| HDT, 1,82 MPa, 6,4 mm, niet gegrild | 165 | °C | ASTM D 648 |
| CTE, -40°C tot 150°C, stroom | 2.1E-05 | 1/°C | ASTM E 831 |
| CTE, -40°C tot 150°C, xflow | 6.3E-05 | 1/°C | ASTM E 831 |
| CTE, 23°C tot 150°C, stroom | 2.1E-05 | 1/°C | ISO 11359-2 |
| CTE, 23°C tot 150°C, xflow | 6.3E-05 | 1/°C | ISO 11359-2 |
| Boldrukonderzoek, 125°C +/- 2°C | Pasjes | - | IEC 60695-10-2 |
| Vicat-verzachtingstemperatuur, snelheid B/50 | 176 | °C | ISO 306 |
| Vicat verzachtingstemperatuur, snelheid B/120 | 177 | °C | ISO 306 |
| HDT/Bf, 0,45 MPa Flatw 80*10*4 sp=64mm | 162 | °C | ISO 75/Bf |
| HDT/Af, 1,8 MPa Flatw 80*10*4 sp=64mm | 158 | °C | ISO 75/Af |
| FYSISCHE | Waarde | Eenheid | Standaard |
| Specifieke zwaarte | 1.45 | - | ASTM D 792 |
| Schimmelkrimp op de trekbalk, stroom (2) | 0.2 - 0.4 | % | S-Plastics-methode |
| Schimmelkrimp, stroom, 3,2 mm | 0.2 - 0.4 | % | S-Plastics-methode |
| Schimmelkrimp, xflow, 3,2 mm | 0.3 - 0.5 | % | S-Plastics-methode |
| Smeltstroom, 337°C/6,6 kgf | 60 | g/10 min | ASTM D 1238 |
| Dichtheid | 1.45 | g/cm3 | ISO 1183 |
| Absorptie van water (23°C/sat) | 0.35 | % | ISO 62 |
| Vochtabsorptie (23°C / 50% RH) | 0.12 | % | ISO 62 |
| Smeltvolume, MVR bij 360°C/5,0 kg | 40 | cm3/10 min | ISO 1133 |
| Elektrisch | Waarde | Eenheid | Standaard |
| Volumeweerstand | 1.2E+16 | Ohm-cm | IEC 60093 |
| Oppervlakteweerstand, ROA | 2.8E+13 | Ohm. | IEC 60093 |
| Dielectrische sterkte, in olie, 1,6 mm | 22 | kV/mm | IEC 60243-1 |
| Dissipatiefactor, 50/60 Hz | 0.0041 | - | IEC 60250 |
| Dissipatiefactor, 1 kHz | 0.0062 | - | IEC 60250 |
| Dissipatiefactor, 1 MHz | 0.0116 | - | IEC 60250 |
| Vergelijkende trackingindex | 125 | V | IEC 60112 |
| Vergelijkende trackingindex, M | 125 | V | IEC 60112 |
| Vlamkenkenmerken | Waarde | Eenheid | Standaard |
| UL erkend, vlamklasse 94V-0 (3) | 1.5 | mm | UL 94 |
| UL erkend, 94-5VA rating (3) | 3 | mm | UL 94 |
| Bron GMD, voor het laatst bijgewerkt: 03/12/2004 | |||
| Parameter | ||
| Injectievorming | Waarde | Eenheid |
| Droogtemperatuur | 135 | °C |
| Droogtijd | 4 - 6 | uur |
| Droogtijd (cumulatief) | 12 | uur |
| Maximaal vochtgehalte | 0.02 | % |
| Smelttemperatuur | 330 - 355 | °C |
| Temperatuur van het spuitstuk | 325 - 350 | °C |
| Voorkant - Temperatuur in zone 3 | 330 - 355 | °C |
| Midden - Temperatuur van zone 2 | 320 - 345 | °C |
| Temperatuur achterin zone 1 | 310 - 330 | °C |
| Schimmeltemperatuur | 95 - 135 | °C |
| Achterdruk | 0.3 - 0.7 | MPa |
| Schroefsnelheid | 40 - 70 | rpm |
| Schot naar cilindergrootte | 40 - 60 | % |
| Afluchtsdiepte | 0.025 - 0.076 | mm |
| Bron GMD, voor het laatst bijgewerkt: 03/12/2004 | ||
|
