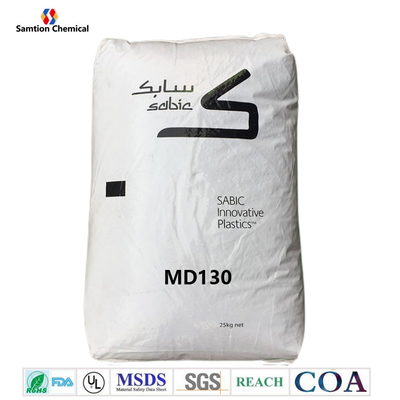

SaabischeUltem MD130hars isTransparante, standaardstroom polyimide (Tg 217C).
| Mechanische | Waarde | Eenheid | Standaard |
| Trekspanning, jaar, type I, 5 mm/min | 110 | MPa | ASTM D 638 |
| Trekspanning, brk, type I, 5 mm/min | 90 | MPa | ASTM D 638 |
| Tensile strain, yld, type I, 5 mm/min | 7 | % | ASTM D 638 |
| Tensielandeling, brk, type I, 5 mm/min | 60 | % | ASTM D 638 |
| Tensielmodule, 5 mm/min | 3580 | MPa | ASTM D 638 |
| Flexurele spanning, jaar, 1,3 mm/min, 50 mm span | 160 | MPa | ASTM D 790 |
| Flexurele spanning, jaar, 2,6 mm/min, 100 mm span | 165 | MPa | ASTM D 790 |
| Flexurale modulus, 1,3 mm/min, 50 mm overspanning | 3550 | MPa | ASTM D 790 |
| Flexurale modulus, 2,6 mm/min, 100 mm span | 3510 | MPa | ASTM D 790 |
| Taber Abrasion, CS-17, 1 kg | 10 | mg/1000cy | S-Plastics-methode |
| Tensiestress, rendement, 50 mm/min | 105 | MPa | ISO 527 |
| Trekspanning, breuk, 50 mm/min | 85 | MPa | ISO 527 |
| Tensile spanning, opbrengst, 50 mm/min | 6 | % | ISO 527 |
| Tensile spanning, breuk, 50 mm/min. | 60 | % | ISO 527 |
| Tensielmodule, 1 mm/min | 3200 | MPa | ISO 527 |
| Flexurele spanning, rendement, 2 mm/min | 160 | MPa | ISO 178 |
| Flexurale modulus, 2 mm/min | 3300 | MPa | ISO 178 |
| Hardheid, H358/30 | 140 | MPa | ISO 2039-1 |
| INKOMST | Waarde | Eenheid | Standaard |
| Izod Impact, ongeboord, 23°C | 1335 | J/m | ASTM D 4812 |
| Izod Impact, gesnoept, 23°C | 53 | J/m | ASTM D 256 |
| Izod Impact, ingekapst, -30°C | 55 | J/m | ASTM D 256 |
| Izod Impact, achteruit gesnoept, 3,2 mm | 1335 | J/m | ASTM D 256 |
| Gardner, 23°C | 36 | J | ASTM D 3029 |
| Totale energie van de instrumenteninslag, 23°C | 38 | J | ASTM D 3763 |
| Izod Impact, ongeboorde 80*10*4 +23°C | NB: | kJ/m2 | ISO 180/1U |
| Izod Impact, ongeboorde 80*10*4 -30°C | NB: | kJ/m2 | ISO 180/1U |
| Izod Impact, ingekerfd 80*10*4 +23°C | 6 | kJ/m2 | ISO 180/1A |
| Izod Impact, ingekerfd 80*10*4 -30°C | 6 | kJ/m2 | ISO 180/1A |
| Charpy 23°C, V-notch Edgew 80*10*4 sp=62mm | 4 | kJ/m2 | ISO 179/1eA |
| Charpy Impact, gesnoept, 23°C | 10 | kJ/m2 | ISO 179/2C |
| Charpy -30°C, V-notch Edgew 80*10*4 sp=62mm | 4 | kJ/m2 | ISO 179/1eA |
| Termiek | Waarde | Eenheid | Standaard |
| Vicat-verzachtingstemperatuur, snelheid B/50 | 218 | °C | ASTM D 1525 |
| HDT, 1,82 MPa, 3,2 mm, niet gegoten | 208 | °C | ASTM D 648 |
| CTE, -20°C tot 150°C, stroom | 5.58E-05 | 1/°C | ASTM E 831 |
| CTE, -20°C tot 150°C, xflow | 5.4E-05 | 1/°C | ASTM E 831 |
| Warmtegeleidbaarheid | 0.22 | W/m-°C | ASTM C 177 |
| Warmtegeleidbaarheid | 0.24 | W/m-°C | ISO 8302 |
| CTE, 23°C tot 150°C, stroom | 5.E-05 | 1/°C | ISO 11359-2 |
| CTE, 23°C tot 150°C, xflow | 5.E-05 | 1/°C | ISO 11359-2 |
| Boldrukonderzoek, 125°C +/- 2°C | Passages | - | IEC 60695-10-2 |
| Vicat-verzachtingstemperatuur, A/50 | 215 | °C | ISO 306 |
| Vicat-verzachtingstemperatuur, snelheid B/50 | 211 | °C | ISO 306 |
| Vicat verzachtingstemperatuur, snelheid B/120 | 212 | °C | ISO 306 |
| HDT/Be, 0,45 MPa Rand 120*10*4 sp=100 mm | 200 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Rand 120*10*4 sp=100mm | 190 | °C | ISO 75/Ae |
| FYSISCHE | Waarde | Eenheid | Standaard |
| Specifieke zwaarte | 1.27 | - | ASTM D 792 |
| Wateropname, 24 uur | 0.25 | % | ASTM D 570 |
| Waterabsorptie, evenwicht, 23C | 1.25 | % | ASTM D 570 |
| Schimmelkrimp op de trekbalk, stroom (2) | 0.5 tegen 0.7 | % | S-Plastics-methode |
| Schimmelkrimp, stroom, 3,2 mm | 0.5 tegen 0.7 | % | S-Plastics-methode |
| Smeltstroom, 337°C/6,6 kgf | 9 | g/10 min | ASTM D 1238 |
| Poisson's ratio | 0.3 | - | ASTM D 638 |
| Dichtheid | 1.27 | g/cm3 | ISO 1183 |
| Absorptie van water (23°C/sat) | 1.25 | % | ISO 62 |
| Vochtabsorptie (23°C / 50% RH) | 0.7 | % | ISO 62 |
| Smeltvolume, MVR bij 360°C/5,0 kg | 13 | cm3/10 min | ISO 1133 |
| Elektrisch | Waarde | Eenheid | Standaard |
| Volumeweerstand | 1.E+17 | Ohm-cm | ASTM D 257 |
| Dielectrische sterkte, in de lucht, 1,6 mm | 32.7 | kV/mm | ASTM D 149 |
| Dielectrische sterkte, in olie, 1,6 mm | 27.9 | kV/mm | ASTM D 149 |
| Dielectrische sterkte, in olie, 3,2 mm | 19.6 | kV/mm | ASTM D 149 |
| Relatieve doorlaatbaarheid, 100 Hz | 3.15 | - | ASTM D 150 |
| Relatieve doorlaatbaarheid, 1 kHz | 3.15 | - | ASTM D 150 |
| Dissipatiefactor, 100 Hz | 0.0015 | - | ASTM D 150 |
| Dissipatiefactor, 1 kHz | 0.0012 | - | ASTM D 150 |
| Dissipatiefactor, 2450 MHz | 0.0025 | - | ASTM D 150 |
| Volumeweerstand | 1.E+15 | Ohm-cm | IEC 60093 |
| Oppervlakteweerstand, ROA | >1.E+15 | Ohm. | IEC 60093 |
| Dielectrische sterkte, in olie, 0,8 mm | 33 | kV/mm | IEC 60243-1 |
| Dielectrische sterkte, in olie, 1,6 mm | 25 | kV/mm | IEC 60243-1 |
| Dielectrische sterkte, in olie, 3,2 mm | 16 | kV/mm | IEC 60243-1 |
| Relatieve doorlaatbaarheid, 50/60 Hz | 2.9 | - | IEC 60250 |
| Relatieve doorlaatbaarheid, 1 MHz | 2.9 | - | IEC 60250 |
| Dissipatiefactor, 50/60 Hz | 0.0005 | - | IEC 60250 |
| Dissipatiefactor, 1 MHz | 0.006 | - | IEC 60250 |
| Dissipatiefactor, 2450 MHz | 0.0025 | - | IEC 60250 |
| Vergelijkende trackingindex | 150 | V | IEC 60112 |
| Vergelijkende trackingindex, M | 100 | V | IEC 60112 |
| Vlamkenkenmerken | Waarde | Eenheid | Standaard |
| Brandbaarheidsindex van gloeddraad 960°C, overschrijdt | 3.2 | mm | IEC 60695-2-12 |
| Zuurstofindex (LOI) | 47 | % | ISO 4589 |
| Bron GMD, laatstelijk bijgewerkt: 02/02/2006 | |||
| Injectievorming | Waarde | Eenheid |
| Droogtemperatuur | 150 | °C |
| Droogtijd | 4 - 6 | uur |
| Droogtijd (cumulatief) | 24 | uur |
| Maximaal vochtgehalte | 0.02 | % |
| Smelttemperatuur | 350 - 400 | °C |
| Temperatuur van het spuitstuk | 345 - 400 | °C |
| Voorkant - Temperatuur in zone 3 | 345 - 400 | °C |
| Midden - Temperatuur van zone 2 | 340 - 400 | °C |
| Temperatuur achterin zone 1 | 330 - 400 | °C |
| Schimmeltemperatuur | 135 - 165 | °C |
| Achterdruk | 0.3 - 0.7 | MPa |
| Schroefsnelheid | 40 - 70 | rpm |
| Schot naar cilindergrootte | 40 - 60 | % |
| Afluchtsdiepte | 0.025 - 0.076 | mm |
| Parameter | ||
| Extrusieblaasvorming | Waarde | Eenheid |
| Droogtemperatuur | 140 - 150 | °C |
| Droogtijd | 4 - 6 | uur |
| Droogtijd (cumulatief) | 24 | uur |
| Maximaal vochtgehalte | 0.01 - 0.02 | % |
| Smelttemperatuur (Parison) | 320 tot en met 355 | °C |
| Temperatuur in vat - zone 1 | 325 - 350 | °C |
| Temperatuur in vat - zone 2 | 330 - 355 | °C |
| Temperatuur in vat - zone 3 | 330 - 355 | °C |
| Temperatuur in vat - zone 4 | 330 - 355 | °C |
| Adapter - Temperatuurzone 5 | 330 - 355 | °C |
| Hoofd - Zone 6 - Toptemperatuur | 330 - 355 | °C |
| Hoofd - Zone 7 - Ondertemperatuur | 330 - 355 | °C |
| Schroefsnelheid | 10 - 70 | rpm |
| Schimmeltemperatuur | 65 - 175 | °C |
| Temperatuur | 325 - 355 | °C |
| Bron GMD, laatstelijk bijgewerkt: 02/02/2006 | ||
|
