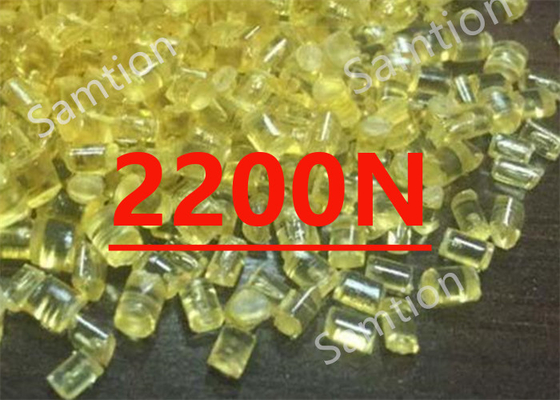

SaabischeUltem 2200Nhars is20% glasvezel gevulde polyetherimide (Tg 217C).
| Typische eigenschappen(1) | |||
| Mechanische | Waarde | Eenheid | Standaard |
| Trekspanning, jaar, type I, 5 mm/min | 130 | MPa | ASTM D 638 |
| Trekspanning, brk, type I, 5 mm/min | 130 | MPa | ASTM D 638 |
| Tensile strain, yld, type I, 5 mm/min | 4 | % | ASTM D 638 |
| Tensielandeling, brk, type I, 5 mm/min | 4 | % | ASTM D 638 |
| Tensielmodule, 5 mm/min | 6890 | MPa | ASTM D 638 |
| Flexurele spanning, jaar, 1,3 mm/min, 50 mm span | 228 | MPa | ASTM D 790 |
| Flexurale modulus, 1,3 mm/min, 50 mm overspanning | 6890 | MPa | ASTM D 790 |
| Hardheid, Rockwell M. | 114 | - | ASTM D 785 |
| Taber Abrasion, CS-17, 1 kg | 17 | mg/1000cy | S-Plastics-methode |
| Tensiestress, rendement, 5 mm/min | 140 | MPa | ISO 527 |
| Trekspanning, breuk, 5 mm/min | 140 | MPa | ISO 527 |
| Tensielandeling, opbrengst, 5 mm/min | 2 | % | ISO 527 |
| Tenzij het voertuig niet meer dan 5 mm breekt. | 2 | % | ISO 527 |
| Tensielmodule, 1 mm/min | 6800 | MPa | ISO 527 |
| Flexurele spanning, rendement, 2 mm/min | 210 | MPa | ISO 178 |
| Flexurale modulus, 2 mm/min | 6500 | MPa | ISO 178 |
| Hardheid, H358/30 | 150 | MPa | ISO 2039-1 |
| INKOMST | Waarde | Eenheid | Standaard |
| Izod Impact, ongeboord, 23°C | 481 | J/m | ASTM D 4812 |
| Izod Impact, gesnoept, 23°C | 64 | J/m | ASTM D 256 |
| Izod Impact, achteruit gesnoept, 3,2 mm | 465 | J/m | ASTM D 256 |
| Totale energie van de instrumenteninslag, 23°C | 10 | J | ASTM D 3763 |
| Izod Impact, ongeboorde 80*10*4 +23°C | 30 | kJ/m2 | ISO 180/1U |
| Izod Impact, ongeboorde 80*10*4 -30°C | 30 | kJ/m2 | ISO 180/1U |
| Izod Impact, ingekerfd 80*10*4 +23°C | 5 | kJ/m2 | ISO 180/1A |
| Izod Impact, ingekerfd 80*10*4 -30°C | 5 | kJ/m2 | ISO 180/1A |
| Charpy 23°C, V-notch Edgew 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Charpy -30°C, V-notch Edgew 80*10*4 sp=62mm | 9 | kJ/m2 | ISO 179/1eA |
| Charpy 23°C, Unnotch Edge 80*10*4 sp=62mm | 35 | kJ/m2 | ISO 179/1eU |
| Charpy -30°C, Unnotch Edge 80*10*4 sp=62mm | 35 | kJ/m2 | ISO 179/1eU |
| Termiek | Waarde | Eenheid | Standaard |
| Vicat-verzachtingstemperatuur, snelheid B/50 | 220 | °C | ASTM D 1525 |
| HDT, 0,45 MPa, 3,2 mm, niet gegrild | 208 | °C | ASTM D 648 |
| HDT, 1,82 MPa, 3,2 mm, niet gegoten | 206 | °C | ASTM D 648 |
| HDT, 0,45 MPa, 6,4 mm, niet gegrild | 210 | °C | ASTM D 648 |
| HDT, 1,82 MPa, 6,4 mm, niet gegrild | 210 | °C | ASTM D 648 |
| CTE, -40°C tot 150°C, stroom | 2.5E-05 | 1/°C | ASTM E 831 |
| CTE, -40°C tot 150°C, xflow | 6.E-05 | 1/°C | ASTM E 831 |
| Warmtegeleidbaarheid | 0.28 | W/m-°C | ISO 8302 |
| CTE, 23°C tot 150°C, stroom | 2.5E-05 | 1/°C | ISO 11359-2 |
| CTE, 23°C tot 150°C, xflow | 6.E-05 | 1/°C | ISO 11359-2 |
| Boldrukonderzoek, 125°C +/- 2°C | Pasjes | - | IEC 60695-10-2 |
| Vicat-verzachtingstemperatuur, A/50 | 223 | °C | ISO 306 |
| Vicat-verzachtingstemperatuur, snelheid B/50 | 212 | °C | ISO 306 |
| Vicat verzachtingstemperatuur, snelheid B/120 | 218 | °C | ISO 306 |
| HDT/Be, 0,45 MPa Rand 120*10*4 sp=100 mm | 210 | °C | ISO 75/Be |
| HDT/Ae, 1,8 MPa Rand 120*10*4 sp=100mm | 205 | °C | ISO 75/Ae |
| HDT/Bf, 0,45 MPa Flatw 80*10*4 sp=64mm | 208 | °C | ISO 75/Bf |
| HDT/Af, 1,8 MPa Flatw 80*10*4 sp=64mm | 202 | °C | ISO 75/Af |
| FYSISCHE | Waarde | Eenheid | Standaard |
| Specifieke zwaarte | 1.42 | - | ASTM D 792 |
| Wateropname, 24 uur | 0.19 | % | ASTM D 570 |
| Waterabsorptie, evenwicht, 23C | 1.1 | % | ASTM D 570 |
| Schimmelkrimp op de trekbalk, stroom (2) | 0.3 - 0.5 | % | S-Plastics-methode |
| Schimmelkrimp, stroom, 3,2 mm | 0.3 - 0.5 | % | S-Plastics-methode |
| Schimmelkrimp, xflow, 3,2 mm | 0.4 - 0.6 | % | S-Plastics-methode |
| Smeltstroom, 337°C/6,6 kgf | 6 | g/10 min | ASTM D 1238 |
| Dichtheid | 1.42 | g/cm3 | ISO 1183 |
| Absorptie van water (23°C/sat) | 1 | % | ISO 62 |
| Vochtabsorptie (23°C / 50% RH) | 0.55 | % | ISO 62 |
| Smeltvolume, MVR bij 360°C/5,0 kg | 7 | cm3/10 min | ISO 1133 |
| Elektrisch | Waarde | Eenheid | Standaard |
| Volumeweerstand | 7.E+16 | Ohm-cm | ASTM D 257 |
| Dielectrische sterkte, in olie, 1,6 mm | 26.4 | kV/mm | ASTM D 149 |
| Relatieve doorlaatbaarheid, 1 kHz | 3.5 | - | ASTM D 150 |
| Dissipatiefactor, 1 kHz | 0.0015 | - | ASTM D 150 |
| Dissipatiefactor, 2450 MHz | 0.0049 | - | ASTM D 150 |
| Volumeweerstand | 1.E+15 | Ohm-cm | IEC 60093 |
| Oppervlakteweerstand, ROA | >1.E+15 | Ohm. | IEC 60093 |
| Dielectrische sterkte, in olie, 0,8 mm | 34 | kV/mm | IEC 60243-1 |
| Dielectrische sterkte, in olie, 1,6 mm | 26 | kV/mm | IEC 60243-1 |
| Dielectrische sterkte, in olie, 3,2 mm | 16 | kV/mm | IEC 60243-1 |
| Relatieve doorlaatbaarheid, 50/60 Hz | 3.1 | - | IEC 60250 |
| Relatieve doorlaatbaarheid, 1 MHz | 3 | - | IEC 60250 |
| Dissipatiefactor, 50/60 Hz | 0.0008 | - | IEC 60250 |
| Dissipatiefactor, 1 MHz | 0.0025 | - | IEC 60250 |
| Dissipatiefactor, 2450 MHz | 0.0049 | - | IEC 60250 |
| Vergelijkende trackingindex | 150 | V | IEC 60112 |
| Vergelijkende trackingindex, M | 100 | V | IEC 60112 |
| Bron GMD, voor het laatst bijgewerkt:11/06/2003 | |||
| Parameter | ||
| Injectievorming | Waarde | Eenheid |
| Droogtemperatuur | 150 | °C |
| Droogtijd | 4 - 6 | uur |
| Droogtijd (cumulatief) | 24 | uur |
| Maximaal vochtgehalte | 0.02 | % |
| Smelttemperatuur | 350 - 400 | °C |
| Temperatuur van het spuitstuk | 345 - 400 | °C |
| Voorkant - Temperatuur in zone 3 | 345 - 400 | °C |
| Midden - Temperatuur van zone 2 | 340 - 400 | °C |
| Temperatuur achterin zone 1 | 330 - 400 | °C |
| Schimmeltemperatuur | 135 - 165 | °C |
| Achterdruk | 0.3 - 0.7 | MPa |
| Schroefsnelheid | 40 - 70 | rpm |
| Schot naar cilindergrootte | 40 - 60 | % |
| Afluchtsdiepte | 0.025 - 0.076 | mm |
| Bron GMD, voor het laatst bijgewerkt:11/06/2003 | ||
|
